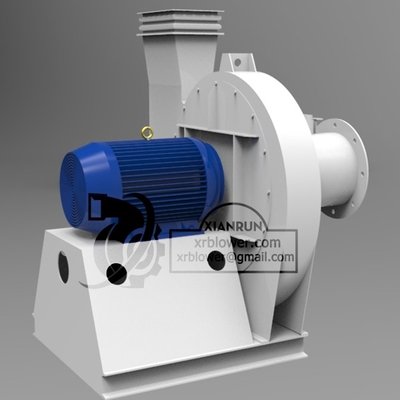

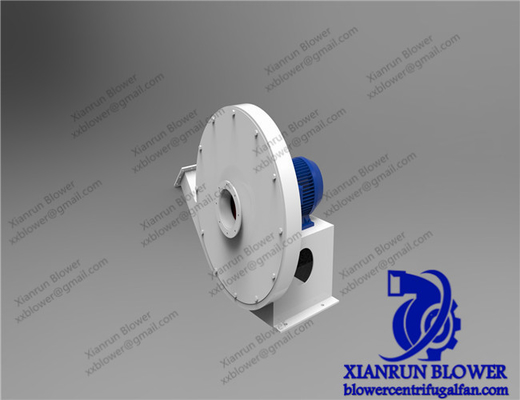

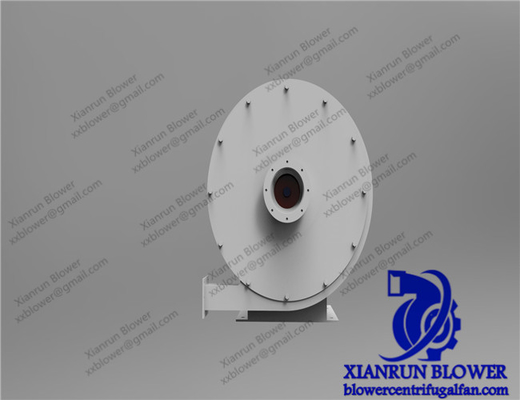

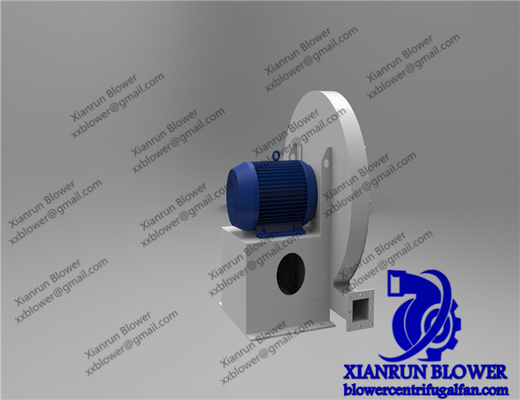

Wysokociśnieniowy wentylator odśrodkowy serii 9-19, 9-26 szybki wentylator odśrodkowy z silnikiem bezpośrednim

Seria 9-19, 9-26 wysokociśnieniowy wentylator odśrodkowy wysoka prędkość dmuchawy bezpośredni silnik rzędowy wentylator odśrodkowy

Forma strukturalna:

Wysokociśnieniowy wentylator odśrodkowy jest pojedynczym typem ssącym i ma 13 numerów maszyn (Na): 4,4, 5,5, 5,6, 6,3, 7,1, 8,9, 10,11,2, 12,5, 14,16.

Theliniowy wentylator odśrodkowymożna wykonać w dwóch formach: obrotu w prawo i w lewo.Od strony silnika, jeśli wirnik obraca się zgodnie z ruchem wskazówek zegara, nazywa się to wentylatorem prawoskrętnym, oznaczonym jako „prawy”;Obrót w kierunku przeciwnym do ruchu wskazówek zegara nazywany jest lewym cyklonem, oznaczony jako „lewy”.

Pozycja wylotu wentylatora jest wskazana przez kąt wylotu obudowy.„Lewy” i „prawy” można utworzyć w 6 kątach 0°, 45°, 90°, 135°, 180° i 225°.

Tryb transmisji wentylatora to typ A (nr 4 ~ nr 6.3) i typ D (nr 7.1 ~ nr 16)

Ogólna struktura:

No.4-~No.6.3 składa się głównie z wirnika, obudowy, wlotu powietrza, wspornika itp. No.7.1 ~ No.16 składa się głównie z wirnika, obudowy, wlotu powietrza, części przekładni itp.

① Wirnik: W modelu 9-19 jest 12 łopatek wentylatora, aw modelu 9-26 16 łopatek wentylatora, z których wszystkie są łopatkami wygiętymi do przodu.Największa prędkość obwodowa zewnętrznej krawędzi dyfuzora wirnikowego nie powinna przekraczać 140m/s.Po uformowaniu wirnika równowaga statyczna i dynamiczna jest korygowana, dzięki czemu operacja jest stabilna.

② Podwozie.Wspólna blacha stalowa została przyspawana do całej skorupy ślimaka.

③ Wlot powietrza.Jest on wykonany w całościową konstrukcję o kształcie przepływu zbierającego i przymocowany śrubami do zespołu przednich płyt osłonowych.

④ Część transmisyjna.Składa się z wrzeciona, obudowy łożyska, sprzęgła i tak dalej.Wrzeciono wykonane jest z wysokiej jakości stali.Ogólna konstrukcja skrzyni łożyskowej wykonana jest z łożysk kulkowych i smarowana smarem łożyskowym.

kFunkcje

• Średnica wirnika: 80~3500 mm
• Prędkość wału głównego: 760 ~ 2900 obr./min
• Zakres ciśnienia: 9000 ~ 25425 Pa
• Zakres przepływu: 3297~43305 m3/h
• Temperatura powietrza: 20 ~ 1000 stopni celsjusza

• Materiał: żeliwo, stal węglowa, stal nierdzewna.

• Wydajność: 70%-90%
