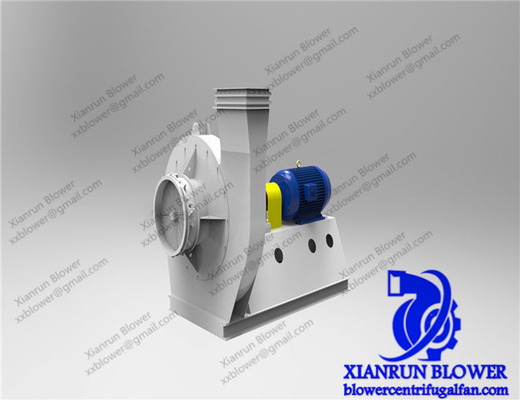

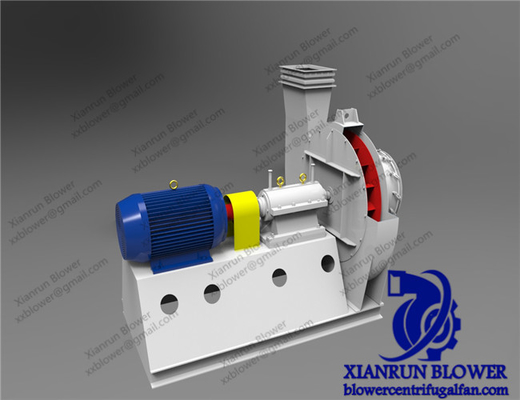

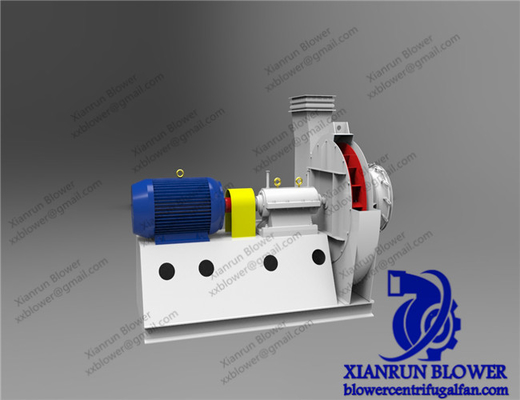

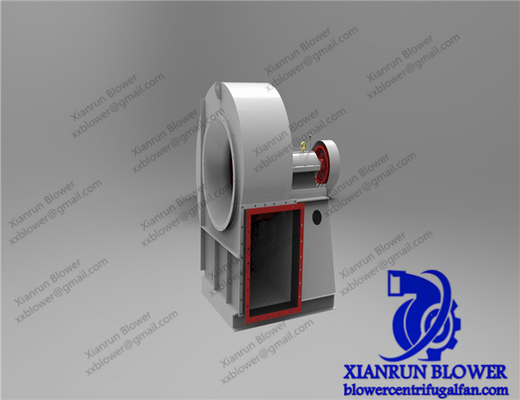

Seria 9-19, 9-26 wysokociśnieniowy wentylator odśrodkowy przemysłowe dmuchawy wysokociśnieniowe dmuchawa o dużej prędkości

Seria 9-19, 9-26 wysokociśnieniowy wentylator odśrodkowy przemysłowe dmuchawy wysokociśnieniowe dmuchawa o dużej prędkości

1. Charakterystyka i zastosowanie:

Wysokociśnieniowy wentylator odśrodkowy serii 9-19, 9-26, zwykle stosowany do pieca kuźniczego i wentylacji wymuszonej pod wysokim ciśnieniem, szeroko stosowany do transportu powietrza i innego niespontanicznego spalania, nieszkodliwy dla ludzkiego ciała, nie powodujący korozji materiałów stalowych gazu .Korpus nie zawiera substancji lepkich, pył i cząstki stałe nie powinny przekraczać 150mg/m³, a temperatura gazu nie może przekraczać 80 ℃.

2. Wpisz.

Wysokociśnieniowe wentylatory odśrodkowe serii 9-19 i 9-26 są typu jednossącego, z 13 numerami maszyn: NO.4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16.

Wysokociśnieniowy wentylator odśrodkowy serii 9-19, 9-26 może być wykonany z prawym obrotem i lewym obrotem dwóch typów, od strony silnika, obrót wirnika w prawo nazywany jest prawym wentylatorem, oznaczony jako „prawy”;Wirnik obraca się w kierunku przeciwnym do ruchu wskazówek zegara, aby wywołać lewy cyklon, oznaczony jako „lewy”.

Pozycja wylotu wentylatora, oznaczona przez Kąt wylotu wentylatora.„Lewy” i „prawy” można utworzyć w 6 kątach 0°, 45°, 90°, 135°, 180° i 225°.(Proszę podać kierunek obrotu i kąt wylotu przy składaniu zamówienia, należy dostosować specjalny kąt).

Tryb napędu wentylatora to A (4#-6.3#) i D (7.1#-16#).

3. Struktura.

Poniższy 6.3 # składa się głównie z wirnika, obudowy, wlotu powietrza i innych części dystrybucji silnika bezpośredniego, 7.1 # powyżej ma powyższe części oprócz części transmisyjnej.

• Wirnik: zastosowano łopatki wygięte do przodu, a maksymalna prędkość obwodowa zewnętrznej krawędzi dyfuzora wirnika nie przekracza 140 m/s.Po uformowaniu wirnika przez dynamiczną i statyczną korektę równowagi, doskonałą wydajność powietrza, wysoką wydajność, stabilną i niezawodną pracę.
• Obudowa: wykonana ze spawanej blachy ze stali węglowej.
• Wlot powietrza: wlot powietrza składa się z opływowej konstrukcji zbierającej, która jest przymocowana śrubami do przedniej płyty pokrywy.
• Grupa przekładni: część przekładni składa się z wrzeciona, obudowy łożyska, sprzęgła itp. Wrzeciono wykonane jest z wysokiej jakości stali;Cała konstrukcja skrzyni łożyskowej przyjmuje łożyska kulkowe i jest smarowana olejem mechanicznym.

4. Instrukcja składania zamówień.

Przy zamówieniu należy podać numer maszyny, prędkość, objętość powietrza, ciśnienie powietrza, kąt wylotu, kierunek obrotów i specyfikację modelu silnika wentylatora.

kFunkcje

• Średnica wirnika: 80~3500 mm
• Prędkość wału głównego: 760 ~ 2900 obr./min
• Zakres ciśnienia: 9000 ~ 25425 Pa
• Zakres przepływu: 3297~43305 m3/h
• Temperatura powietrza: 20 ~ 1000 stopni celsjusza

• Materiał: żeliwo, stal węglowa, stal nierdzewna.

• Wydajność: 70%-90%
