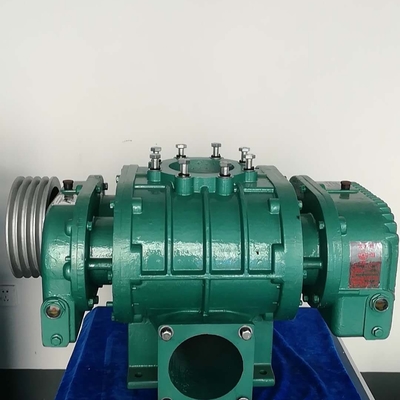

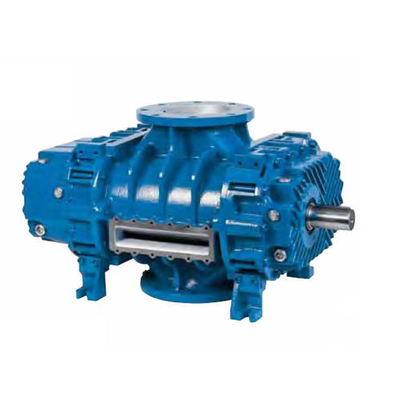

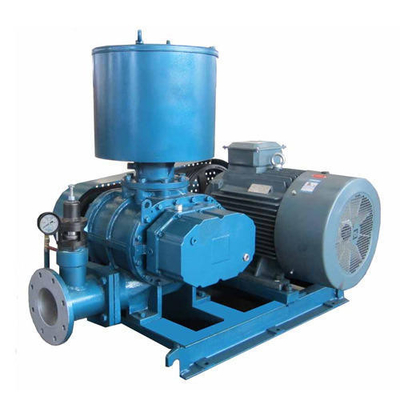

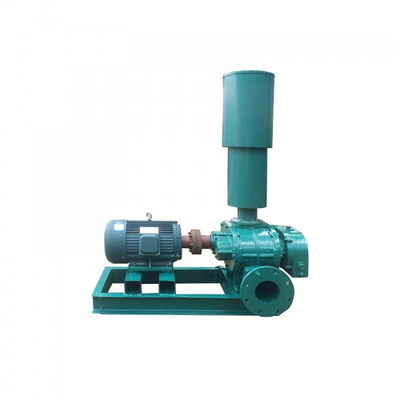

Roots Rotary Lobe Blower, Tri Lobe Air Blower z bezszczotkowym silnikiem elektrycznym DC

Korzenie dmuchawa powietrza tri lobe roots dmuchawa korzenie dmuchawa obrotowa materiał ze stali węglowej bezszczotkowy silnik elektryczny prądu stałego

Podstawowa zasada dmuchawy Roots

1. Dmuchawa Roots to dmuchawa obrotowa o dużej objętości.

Ten rodzaj sprężarki opiera się na synchronicznych kołach zębatych na końcu wału wirnika, aby utrzymać oba wirniki połączone.Każda wklęsła zakrzywiona część powierzchni wirnika i wewnętrzna ściana cylindra tworzą objętość roboczą, która podczas obrotu wirnika odprowadza gaz z otworu ssącego.Po przemieszczeniu się do otworu wylotowego i połączeniu z wylotem, ciśnienie w objętości roboczej gwałtownie wzrasta z powodu cofania się gazu o wyższym ciśnieniu, a następnie gaz jest transportowany do kanału wylotowego.Dwa wirniki nie stykają się ze sobą i są uszczelnione ściśle kontrolowanymi szczelinami, dzięki czemu odprowadzany gaz nie jest zanieczyszczony olejem smarującym.

2. Dobór dmuchawy do korzeni

W oczyszczalni ścieków model doboru wentylatorów dmuchawy producent podaje próbki produktów na normie parametrów wydajnościowych warunków wlotowych, wentylator faktycznie stosowany nie jest stanem standardowym, jednak gdy warunki środowiskowe dmuchawy takie jak temperatura, ciśnienie atmosferyczne a wysokość nie jest w tym samym czasie, zmieni się również wydajność wentylatora, nie będzie można bezpośrednio korzystać z wyboru modelu produktu projektowego na podstawie parametrów wydajności próbek, jednak konieczne jest przeliczenie wydajności wymagania wentylatora do parametrów wentylatora w standardowym stanie wlotu, aby wybrać model zgodnie z rzeczywistym stanem użytkowania.

Poziom ciśnienia wylotowego dmuchawy wolumetrycznej nie zależy od samego wentylatora, ale od sytuacji urządzenia po wyrzuceniu gazu przez dmuchawę, czyli tzw. „przeciwciśnienia”.Dmuchawa napowietrzająca posiada charakterystykę wymuszonego przesyłu gazu.Ciśnienie wylotowe oznaczone na tabliczce znamionowej dmuchawy jest nominalnym ciśnieniem wylotowym wentylatora.W rzeczywistości dmuchawa może pracować przy dowolnym ciśnieniu poniżej znamionowego ciśnienia spalin, a także może pracować powyżej znamionowego ciśnienia spalin, o ile pozwala na to wytrzymałość i temperatura spalin.

W przypadku oczyszczalni ścieków ciśnienie bezwzględne (przeciwciśnienie) generowane przez układ wydechowy jest sumą wartości strat ciśnienia w układzie rurociągów, głębokości wody w basenie napowietrzającym i ciśnienia atmosferycznego otoczenia.(w przybliżeniu głębokość wody plus jeden metr)

3. Objętość powietrza (zapotrzebowanie na tlen)

Przy obliczaniu zapotrzebowania na tlen oczyszczalni otrzymuje się masowe natężenie przepływu tlenu wymagane w stanie standardowym QM (kg/min), a następnie przelicza się je na objętościowe natężenie przepływu powietrza wymagane w stanie standardowym QV1 (m3 /min).Jeśli dmuchawa nie jest używana w standardowym stanie, na przykład gdy jest używana w obszarze plateau, zmieni się gęstość powietrza i zawartość wilgoci.Objętościowe natężenie przepływu powietrza dostarczanego przez dmuchawę jest takie samo jak w stanie standardowym, a masowe natężenie przepływu dostarczanego powietrza ulegnie zmniejszeniu, co może prowadzić do niedostatecznego dostarczania tlenu.Najprostszą metodą obliczeniową jest obliczenie kwadratu czterech głowic napowietrzających w zależności od powierzchni basenu ściekowego, a dopływ powietrza każdej głowicy napowietrzającej wynosi 0,03m3/min (0,03 to wartość środkowa głowicy napowietrzającej).

4. Różnica między zimą a latem

Przy doborze dmuchawy należy zwrócić uwagę na prawo zmian natężenia przepływu powietrza nawiewanego do dmuchawy.Dla tej samej dmuchawy zimą i latem jej natężenie przepływu objętościowego nie zmieni się, ale ze względu na różną gęstość powietrza zmieni się masowe natężenie przepływu, to znaczy dopływ tlenu będzie inny.Wynika to ze spadku temperatury zimą i wzrostu gęstości powietrza, przez co masowe natężenie przepływu suchego powietrza dostarczanego przez wentylator jest znacznie zwiększone w stosunku do stanu standardowego, co powoduje zwiększenie dopływu tlenu.Z rzeczywistego pomiaru pracy, rozpuszczony tlen w basenie napowietrzającym w zimie każdego roku będzie o 1 ~ 3 mg/L wyższy niż w lecie.

W związku z tym w procesie eksploatacji produkcyjnej konieczne jest dostrojenie w czasie sprzętu do tej zmiany, tak aby zdolność napełniania tlenem dmuchawy była zgodna z zapotrzebowaniem tlenu w rzeczywistej eksploatacji.W przypadku dmuchawy Rootsa zastosowanie przetwornicy częstotliwości poprzez zmianę prędkości wentylatora w celu dostosowania dopływu powietrza jest bardzo ekonomiczne i praktyczne.


KFunkcje oczu

• Średnica wirnika: 90~3500 mm
• Prędkość wału głównego: 560 ~ 2900 obr/min
• Zakres ciśnienia: 3000 ~ 25425 Pa
• Zakres przepływu: 1297~83305 m3/h
• Temperatura powietrza: 20 ~ 1000 stopni Celsjusza

• Materiał: żeliwo, stal węglowa, stal nierdzewna.

• Wydajność: 80%-90%

Prosimy o poinformowanie nas o UŻYTKOWANIU i następującym parametrze. Nasz dział inżynieryjny poleci Ci najbardziej odpowiedni produkt.
