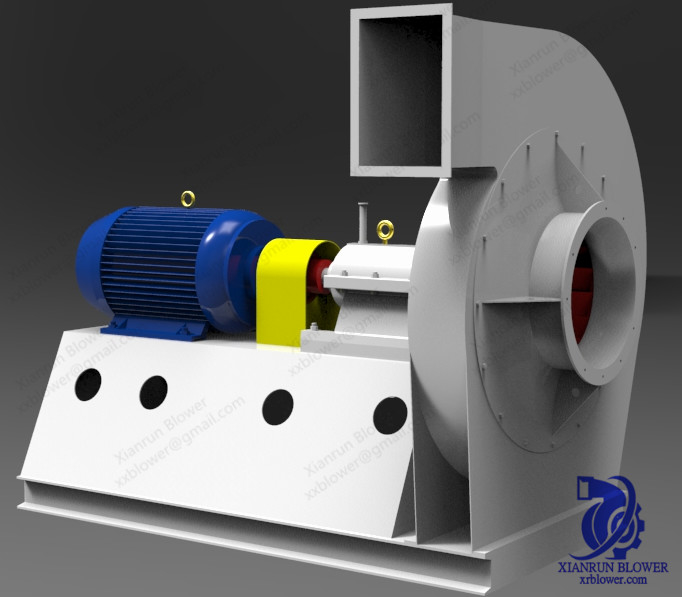

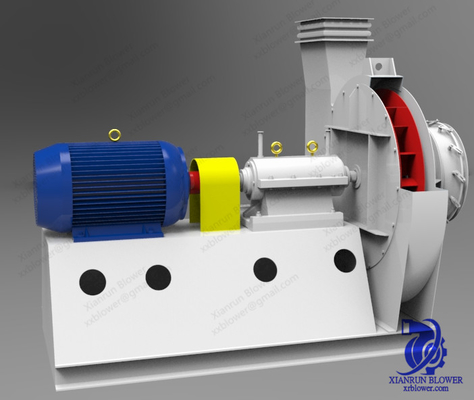

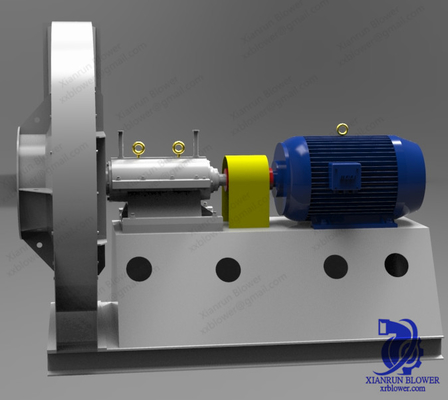

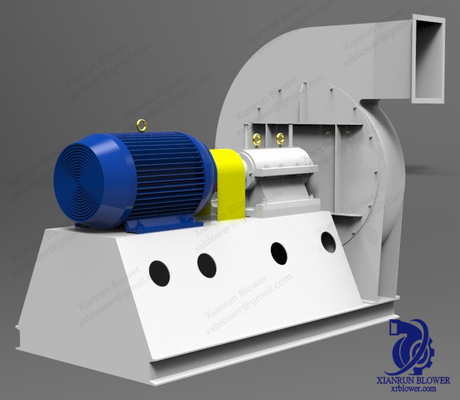

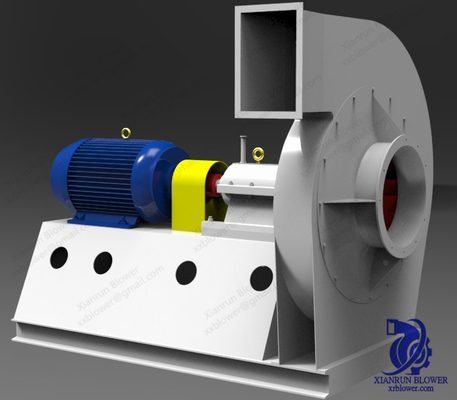

Dmuchawa wentylatora odśrodkowego z pojedynczym wlotem ze stalową skrzynką łożyska śruby sprzęgającej

Wentylator odśrodkowy z pojedynczym wlotem, pochylony do tyłu, wentylator odśrodkowy, śruba łącząca wentylatora przemysłowegoskrzynia łożyskowa

Obudowa łożyska (skrzynka łożyska)

⑴ Obudowa łożyska i płyta powinny być ściśle ze sobą połączone, poziomnica umieszczona na pomiarze wału głównego, pozioma wzdłużna nie powinna przekraczać 0,10/1000;Poziomy poziom jest umieszczony w puszce łożyskowej, a poziomy poziom puszki łożyskowej nie powinien przekraczać 0,2/1000.

⑵ Gniazdo łożyska nie może pękać, nienośna część otworu pęknięcia, może być naprawiona, użycie środka naprawczego polimeru jest bezpieczniejszym sposobem, ale należy wybrać środek naprawczy o wysokiej wytrzymałości, zastosowanie prawidłowego procesu .

⑶ Obudowa łożyska średnich i małych wentylatorów to często całe pudełko.W tym czasie dwa otwory łożyskowe znajdują się na obudowie łożyska.W tym czasie odchylenie współosiowości dwóch otworów nie powinno przekraczać 0,02 mm.

łożysko

W wentylatorze promieniowym występują dwa rodzaje łożysk:

Większość łożysk małych i średnich wentylatorów wykorzystuje łożyska toczne.
Łożyska o dużej powierzchni wiatru, większość zastosowań łożysk ślizgowych.
Normy konserwacji łożysk tocznych i ślizgowych, patrz załącznik dotyczący wiatru.

Obudowa wentylatora i urządzenie regulujące
⑴ Gdy stalowa płyta obudowy wentylatora jest częściowo zużyta lub większość powierzchni została zużyta do 1/2 pierwotnej grubości, należy wymienić obudowę, lokalnie zużytą lub cienką można naprawić i wzmocnić, płyta wzmacniająca jest przyspawana na zewnątrz obudowy, spaw wewnątrz obudowy po spawaniu należy wypolerować, a naprężenia wewnętrzne po spawaniu należy w miarę możliwości wyeliminować.

⑵ W obudowie wentylatora nie będzie wycieków powietrza, drzwiczki inspekcyjne powinny być szczelne i nieszczelne, a śruby nienaruszone.

⑶ Odbierak prądu (powszechnie znany jako klakson ssący) nie może być zużyty i zdeformowany.Podczas instalacji należy zachować względną szczelinę między odbierakiem prądu a wirnikiem zgodnie z dokumentacją techniczną urządzenia.

KFunkcje oczu

• Średnica wirnika: 90~3500 mm
• Prędkość wału głównego: 560 ~ 2900 obr/min
• Zakres ciśnienia: 3000 ~ 25425 Pa
• Zakres przepływu: 1297~83305 m3/h
• Temperatura powietrza: 20 ~ 1000 stopni Celsjusza

• Materiał: żeliwo, stal węglowa, stal nierdzewna.

• Wydajność: 80%-90%

Prosimy o poinformowanie nas o UŻYTKOWANIU i następującym parametrze.Nasz dział inżynieryjny zarekomenduje Ci najbardziej odpowiedni produkt.
