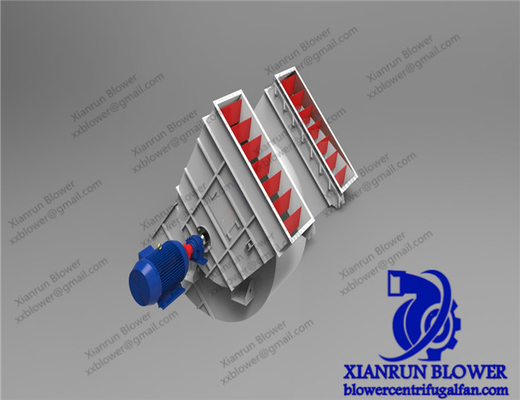

hotel Odśrodkowy przemysłowy wentylator wyciągowy Dmuchawa odśrodkowa z podwójnym wlotem 380 V

Wentylator z podwójnym wlotem Wentylator odśrodkowy do tyłu Odśrodkowy wentylator wyciągowy Przemysłowe wentylatory wyciągowe wapniowo-sodowe

Wentylator odśrodkowy z podwójnym wlotem jest używany głównie w hotelach, obiektach, kinach i teatrach, warsztatach i innych miejscach wentylowanych, weź oddech, średnia temperatura nie przekracza 80 ℃, nie może zawierać emplastycznych i żrących, wybuchowych, łatwopalnych gazów, również może wybrać inne podobne parametry, w przypadku transportu gazów palnych, wybuchowych, żrących prosimy o kontakt z jednostkami produkcyjnymi.

Wentylator przyjmuje podwójną strukturę wlotu ssącego, zwykle numer maszyny to 6E, 8E, 10E, 12E, 14E, 16E, 20E.

Wentylator może być wykonany w dwóch formach obrotu w prawo lub w lewo, z jednej strony koła pasowego na drugą stronę wirnika koła pasowego, obrót w prawo nazywa się prawym wentylatorem, reprezentowanym przez „w prawo”;I odwrotnie, nazywa się go lewym cyklonem i jest oznaczony jako „lewy”.

Położenie wylotu powietrza z wentylatora wyraża Kąt wylotu powietrza z obudowy.Zwykle jest zaprojektowany z pojedynczym kątem 0°, 90° i 180°.Gdy użytkownik potrzebuje zastosować inne kątowniki wylotowe, można go zaprojektować i wyprodukować osobno.

Po drugie, struktura

Nocna droga wentylatora, obudowa, wlot powietrza, gniazdo łożyska, silnik i inne komponenty, o zwartej konstrukcji, łatwej instalacji, łatwej konserwacji i innych cechach.

Droga nocna - składa się z dwóch wirników o różnych kierunkach obrotów, każdy wirnik ma 10 łopatek i zakrzywione przednie tarcze, statyczna i dynamiczna korekcja równowagi oraz eksperymenty operacyjne z nadmierną prędkością, urządzenie działa płynnie i niezawodnie.

Obudowa - muszla ślimaka zespawana ze stalowej płyty ze wspornikiem łożyskowym i ramą.

Wlot powietrza - płyta stalowa wykonana jest z łukowo-stożkowego kanału przepływowego.

Obudowa łożyska - uczestniczy w dwurzędowym dośrodkowym łożysku sferycznym i jest smarowana smarem na bazie wapniowo-sodowej.

Główne usterki i przyczyny wentylatora

1. Silne wibracje obudowy łożyska

Wał wentylatora nie jest równoległy do ​​wału silnika. Obudowa lub wlot powietrza i tarcie wirnika,Sztywność fundamentu nie jest sztywna:

• Luźny nit wirnika lub odkształcenie wirnika;
• Tarcza i wał wirnika są poluzowane lub śruba łącząca jest poluzowana;
• Zobacz podporę dla ryb, obudowę łożyska i wspornik, pokrywę obudowy łożyska i poluzowaną śrubę łączącą gniazda;
• Słaba instalacja rur wlotowych i wylotowych wentylatora;
• nierównowaga wirnika;
• Zużycie łopatek wentylatora.

2. Wzrost temperatury łożyska jest zbyt wysoki

① Silne wibracje obudowy łożyska.
② Olej smarowy jest złej jakości, zepsuty, zawiera zbyt dużo kurzu, piasku, brudu i innych zanieczyszczeń;
③ siła docisku pokrywy obudowy łożyska i śruby łączącej gniazda jest za duża lub za mała;
④ instalacja łożyska obwodowego i tocznego jest przekrzywiona, a dwa łożyska przed i za są różne;
⑤ Uszkodzenie łożyska tocznego

3. Prąd silnika jest zbyt duży lub wzrost temperatury jest zbyt wysoki

① Podczas jazdy rura wlotowa do zasuwy lub przepustnicy nie jest szczelnie zamknięta;
② przepływ przekracza określoną wartość;
③ gęstość gazu transportowanego przez wentylator jest zbyt duża lub lepka;
④ Napięcie wejściowe silnika jest zbyt niskie lub jednofazowa przerwa w zasilaniu;
⑤ skórzany pierścień zbyt ciasny lub nierówny odstęp;
⑥ Pod wpływem silnych wibracji obudowy łożyska.










KFunkcje oczu

• Średnica wirnika: 90~3500 mm
• Prędkość wału głównego: 560 ~ 3200 obr./min
• Zakres ciśnienia: 3000 ~ 25425 Pa
• Zakres przepływu: 1297~98305 m3/h
• Temperatura powietrza: 20 ~ 1000 stopni Celsjusza

• Materiał: żeliwo, stal węglowa, stal nierdzewna.

• Wydajność: 80%-90%
