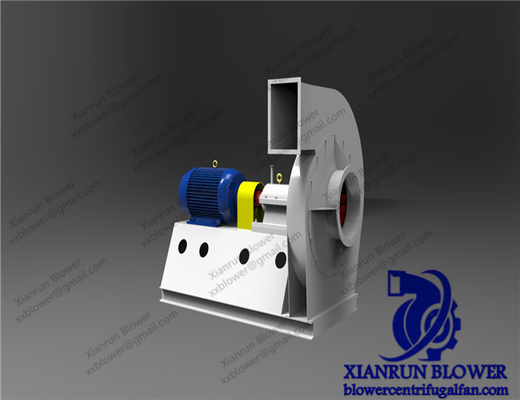

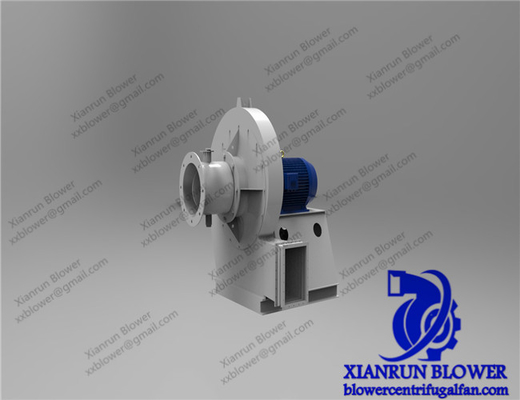

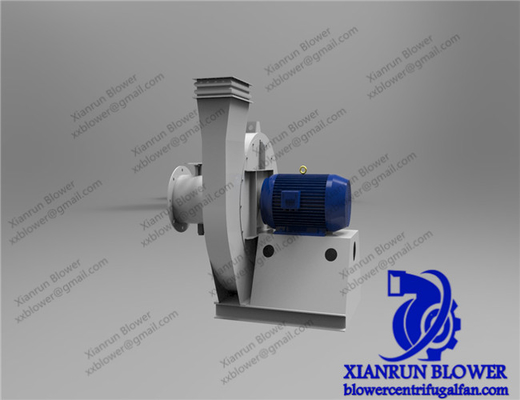

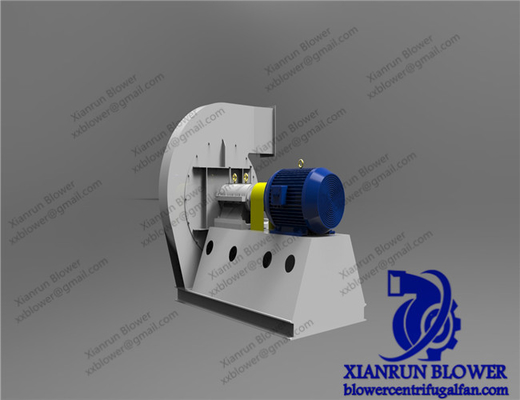

9-19/9-26 Wysokociśnieniowa odśrodkowa dmuchawa wentylatora wyciągowego do kotła przemysłowego

9-19/9-26 Wysokociśnieniowe wentylatory odśrodkowe dmuchawy odśrodkowe i dmuchawy Wentylator dmuchawy wyciągowej Wentylator odśrodkowy kotła

Przydatne wentylatory odśrodkowe wysokociśnieniowe wentylatory odśrodkowe 9-19/9-26:

Wysokociśnieniowy wentylator odśrodkowy typu 9-19, 9-26, powszechnie stosowany do kucia pieca i wysokociśnieniowej wentylacji wymuszonej, może być również stosowany do transportu materiałów, powietrza i niekorozyjnego, niespontanicznego spalania, niewybuchowego, nielotnego , nielepkie substancje gazowe.Temperatura medium na ogół nie przekracza 50°C, najwyższa nie przekracza 80°C, a pył i twarde cząstki zawarte w medium nie przekraczają 150mg/m3.

2. Rodzaj wentylatora

1) Ten wentylator to pojedyncza inhalacja, zwykle z numerami 4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16, w sumie 13 numerów maszyn.
2) Wentylator zwykle składa się z dwóch typów: prawoobrotowy i lewoobrotowy.
3) Położenie wylotu wentylatora jest reprezentowane przez kąt wylotu płaszcza, a "lewa" i "prawa" obudowa wentylatora ma 0 stopni, 45 stopni, 90 stopni, 135 stopni, 180 stopni i 225 stopni.

3. Struktura wentylatora

Wentylator składa się głównie z wirnika, obudowy, wlotu powietrza i wspornika.

1) Wirnik: wentylator typu 9-19 ma 12 ostrzy, wentylator typu 9-26 ma 16 ostrzy, oba należą do typu gięcia do przodu.Najwyższa prędkość obwodowa zewnętrznej krawędzi dyfuzora wirnikowego nie powinna przekraczać 140m/s.Po uformowaniu wirnika następuje korekta wyważenia statycznego i dynamicznego, dzięki czemu praca jest stabilna.
2) Powłoka: przyspawana do muszli ślimakowej ze zwykłą płytą stalową.
3) Wlot powietrza: jest wykonany w całościową strukturę zbiorczą opływową i mocowany na przedniej płycie pokrywy za pomocą śrub.
4) Grupa przekładni: składa się z wrzeciona, obudowy łożyska, sprzęgła itp. Wał główny wykonany jest z wysokiej jakości stali i ogólnej konstrukcji obudowy łożyska.Za pomocą łożysk tocznych, łożysk tocznych, smarowanych smarem.

Instalacja, uruchomienie i eksploatacja

Przed montażem należy najpierw przygotować materiały montażowe i narzędzia, skontrolować części mechaniczne każdej części wentylatora, szczególnie dokładnie sprawdzić wirnik, wrzeciono i łożysko, w przypadku stwierdzenia uszkodzenia należy je naprawić, a następnie wnętrze obudowy łożyska należy wyczyścić naftą.

W procesie instalacji należy zwrócić uwagę na następujące punkty:

• Na niektórych powierzchniach złączy, aby zapobiec rdzewieniu i zmniejszyć trudności w demontażu, należy pokryć smarem lub olejem.
• Gdy śruba na powierzchni złącza, jeśli znajduje się kołek pozycjonujący, należy najpierw założyć kołek, a następnie dokręcić śrubę.
• Sprawdź wnętrze obudowy i pozostałej obudowy i nie powinno być żadnych upuszczonych i pozostawionych narzędzi ani zanieczyszczeń.

(I) Wymagania instalacyjne

1. Zainstalować zgodnie z położeniem i rozmiarem pokazanym na rysunku.W celu uzyskania wysokiej wydajności należy szczególnie zadbać o wielkość szczeliny pomiędzy wlotem powietrza a wirnikiem.

2. Zapewnić poziome położenie wrzeciona i zmierzyć współśrodkowość wrzeciona i wału silnika oraz nierównoległość dwóch końców sprzęgła.Tolerancja braku równoległości dwóch osi wynosi 0,05 mm, a tolerancja nierównoległości dwóch powierzchni czołowych złącza 0,05 mm.

3. Podczas montażu drzwiczek regulacyjnych należy uważać, aby nie zamontować odwrotnej strony i upewnić się, że kierunek wlotu jest zgodny z kierunkiem obrotu wirnika.

4. Po zamontowaniu wentylatora wyciągnij wirnik i sprawdź, czy nie jest zbyt ciasny lub koliduje z częścią stałą.

5. Przy montażu rur wlotowych i wylotowych wentylatora nie należy obciążać obudowy.

6. Po zakończeniu instalacji test można przeprowadzić dopiero po zakwalifikowaniu ogólnego przeglądu.

(2) Działanie testowe wentylatora odśrodkowego wysokociśnieniowego

• Obrót próbny wentylatora powinien być wykonywany bez obciążenia (zamknąć klapę rury wlotowej lub drzwiczki regulacyjne).
• Jeśli operacja jest dobra, zostanie przeniesiona do pracy pod pełnym obciążeniem (określone pełne ciśnienie i przepływ).
• Uruchom przy pełnym obciążeniu, nie krócej niż 2 godziny w przypadku nowo zainstalowanego wentylatora i nie krócej niż pół godziny w przypadku naprawionego wentylatora zainstalowanego.

(iii) Działanie wysokociśnieniowego wentylatora promieniowego

1. Przed uruchomieniem wentylatora należy wykonać następujące przygotowania:
① Zamknąć drzwiczki regulacyjne.

② Sprawdź wielkość szczeliny każdej części wentylatora i czy występuje kolizja i tarcie między częścią obrotową a częścią nieruchomą.

③ Sprzęgło powinno być zabezpieczone.

④ Sprawdź, czy poziom oleju w łożysku znajduje się między najwyższym a najniższym poziomem oleju.

⑤ Sprawdź, czy obwód elektryczny i przyrząd są prawidłowe.

⑥ Sprawdź, czy część chłodząca jest w normie.

2. Po uruchomieniu wentylatora stopniowo otwieraj drzwiczki regulacyjne, aby osiągnąć normalne warunki pracy.Podczas pracy wzrost temperatury łożyska nie powinien przekraczać 40℃ temperatury otoczenia, a wartość średniej kwadratowej prędkości drgań części łożyska nie powinna być większa niż 6,3 mm/s.

3. W następujących okolicznościach należy wykonać zatrzymanie awaryjne:

① wentylator wydaje silny hałas;

② Temperatura łożyska gwałtownie rośnie;

③ Wentylator ma silne wibracje i uderzenia.

KFunkcje oczu

• Średnica wirnika: 90~3500 mm
• Prędkość wału głównego: 560 ~ 2900 obr/min
• Zakres ciśnienia: 3000 ~ 25425 Pa
• Zakres przepływu: 1297~43305 m3/h
• Temperatura powietrza: 20 ~ 1000 stopni Celsjusza

• Materiał: żeliwo, stal węglowa, stal nierdzewna.

• Wydajność: 80%-90%
