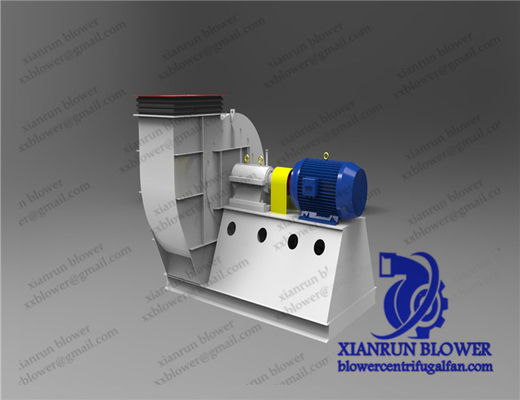

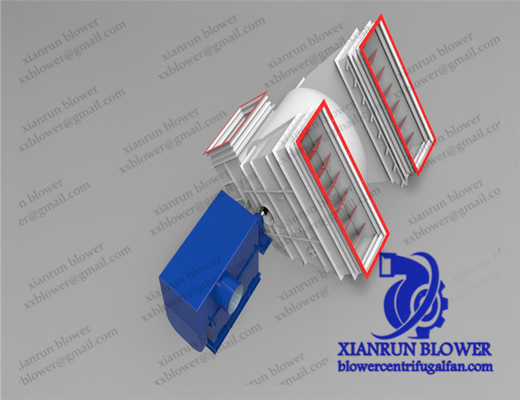

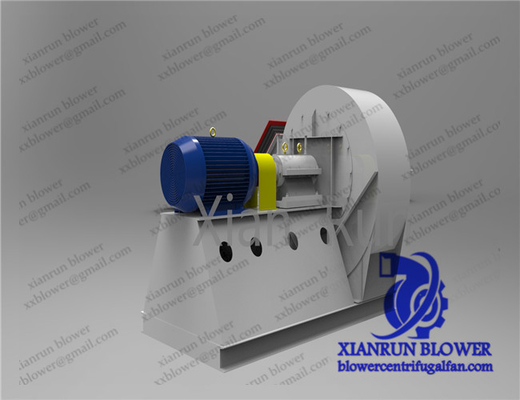

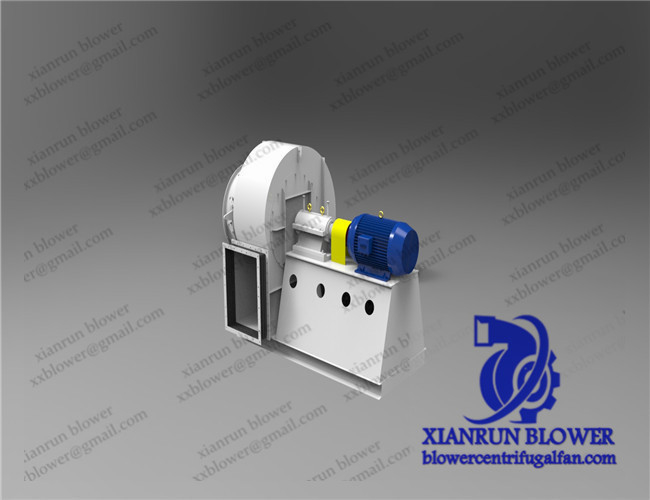

Wentylator odśrodkowy 90-3500 mm ze stali nierdzewnej do zbierania kurzu

Wentylatory odśrodkowe i dmuchawy poziome przeciwrdzewne smary przemysłowe wentylator dmuchawy pozioma chłodnica oleju

Konserwacja wentylatora promieniowego

1. Konserwacja wirnika

Podczas naprawy wirnika użyj suwmiarki, grubościomierzy i innych narzędzi pomiarowych, aby sprawdzić jego zużycie.Jeżeli miejscowe zużycie ostrza przekracza 1/3 pierwotnej grubości, należy je przyspawać lub wykopać.Jeśli więcej niż 1/2 pierwotnej grubości, należy wymienić nowy wirnik.Jeśli występują pęknięcia w spoinach wirnika, spoiny należy usunąć i ponownie zespawać.Należy dostosować wydajność sznura spawalniczego i stal wirnika.

2. Wirnik i piasta

Sprawdź kombinację wirnika i piasty.Wirnik małego wentylatora odśrodkowego połączony jest z piastą za pomocą nitów.Jeśli 1/3 wirnika jest zużyta, należy wymienić nowe nity.Wał i piasta dużego wentylatora tworzą całość, a jego piasta została nagrzana na wale.

3. wał korbowy

Stopień gięcia wału maszyny nie powinien być większy niż 0,10 mm, a cały wał nie powinien być większy niż 0,2 mm.Musi zostać wyprostowany lub wymieniony, gdy przekroczy.Poziom wału jest testowany za pomocą precyzyjnego przyrządu poziomującego, a wymóg wynosi ≤0,1 mm.Wał nie powinien mieć pęknięć, jeśli zostaną stwierdzone, należy go wymienić (próba inspekcyjna podczas konserwacji).

4. Podkładka łożyskowa i średnica wału

Sprawdź pasującą szczelinę między podkładką łożyska a szyjką wału za pomocą korka.Szczelina promieniowa wynosi na ogół od 1% do 3% średnicy wału lub jest dobierana zgodnie z wartością określoną przez producenta i patrz Tabela 4-1, gdy nie ma regulacji.

Podkładka łożyskowa i ramię szyjki powinny być pozostawione z pewną szczeliną osiową.Luz oporowy łożyska oporowego wynosi na ogół 0,3~0,4 mm.Szczelinę dylatacyjną łożyska oblicza się zgodnie z równaniem (3-1).Sprawdź powierzchnię styku i kąt styku szyjki wału i podkładki łożyskowej za pomocą kolorowego nadruku.Powierzchnia styku wynosi 80% powierzchni łożyska i nie mniej niż jeden punkt na centymetr kwadratowy, a kąt styku wynosi 60–75 °.

5. Regulowana prowadnica (przegroda)

Regulowane urządzenie prowadzące powinno być elastyczne i przejrzyste, a także powinno być ograniczenie do otwierania i zamykania głowy.Szczególną uwagę należy zwrócić na kierunek płyty prowadzącej podczas jej otwierania, aby kierunek obrotu strumienia powietrza był zgodny z kierunkiem obrotu wirnika.Jeśli przegrody zużywają się więcej niż 2/3 pierwotnej grubości, należy je wymienić;Gdy wał przegrody jest zużyty na więcej niż 1/3 pierwotnej średnicy, należy go wymienić, a szczelina między przegrodami prowadnicy wynosi od 2 do 5 mm.Ramię kuli i mały wałek zewnętrznego okręgu są połączeniami rozłącznymi i nie mogą być zespawane na stałe.Połączenie kołnierzowe jest szczelne bez przecieków.

6. Powłoka wiatrowa powinna być kompletna i szczelna

Wewnętrzną płytę ochronną należy wymienić, gdy zużycie przekroczy 2/3 pierwotnej grubości.Płyta kotwiąca powinna być kompletna i sztywna, a prześwit między obudową a wirnikiem powinien odpowiadać wymaganiom sprzętu.Ogólnie rzecz biorąc, prześwit między przednim kołem wirnika a osłoną wiatrową wynosi 40 ~ 50 mm, a prześwit między osłoną wiatrową a wałem wynosi 2 ~ 3 mm.

KFunkcje oczu

• Średnica wirnika: 90~3500 mm
• Prędkość wału głównego: 560 ~ 2900 obr/min
• Zakres ciśnienia: 3000 ~ 25425 Pa
• Zakres przepływu: 1297~43305 m3/h
• Temperatura powietrza: 20 ~ 1000 stopni Celsjusza

• Materiał: żeliwo, stal węglowa, stal nierdzewna.

• Wydajność: 80%-90%
