Bezgłośny zespół dmuchawy odśrodkowej / Typy wirników wentylatora odśrodkowego Drugi stopień GL

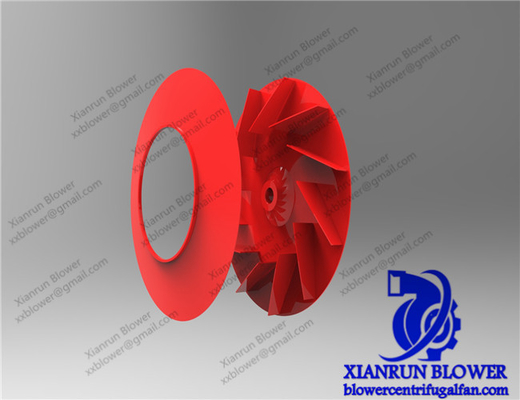

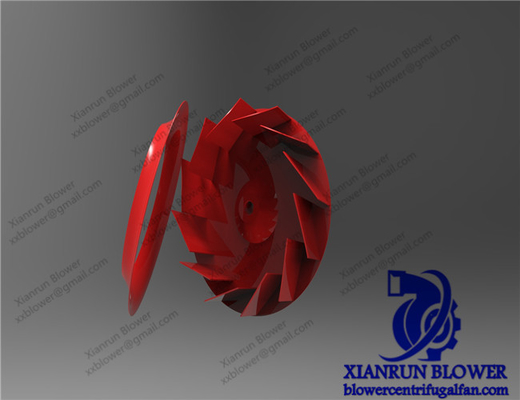

Wirnik odśrodkowy Drugi stopień GL do wentylatora powietrza pierwotnego Koło wirnika rozwartego

Ze względu na kierunek wlotu i kierunek wylotu wirnika odśrodkowego wynosi 90 °, wirnik odśrodkowy można podzielić na wirnik przednie zgięty, koło wirnika zakrzywione do tyłu, koło wirnika nachylone do tyłu.
1. Wirnik zakrzywiony do przodu: Kąt między kierunkiem przepływu powietrza a kierunkiem prędkości liniowej łopatki jest kątem ostrym.
Cechy: Niska prędkość, duża objętość powietrza, niskie ciśnienie statyczne (stosunkowo nachylenie do tyłu, wirnik zgięty do tyłu), prosty proces formowania, niski koszt.Zbyt duża prędkość wirnika z zagięciem przednim spowoduje przeciążenie silnika, więc wentylator korzystający z wirnika z zagięciem przednim nie może pracować bez obciążenia.

2, Wirnik zakrzywiony do tyłu: Kąt kierunku przepływu powietrza i kierunek prędkości liniowej ostrza to kąt rozwarty, a ostrze ma postać prostej płyty.
Cechy: Wysoka prędkość, szeroki zakres prędkości, mała objętość powietrza, wysokie ciśnienie statyczne, ale obciążenie, wysoka wydajność.(W porównaniu z wirnikiem zginanym do przodu)

3, wirnik pochylony do tyłu: kąt między kierunkiem przepływu powietrza a kierunkiem prędkości liniowej łopatki jest kątem rozwartym, a łopatka jest zakrzywiona.
Cechy: Wysoka prędkość, większa objętość powietrza (większa niż wirnik wsteczny), wyższe ciśnienie statyczne, wyższa wydajność, ale obciążenie.Wydajność wentylatora wirnika backbend jest bardzo podobna do wydajności wirnika z odchyleniem do tyłu, ale wirnik backbend ma wyższą wydajność, bardziej stabilną wydajność i trudniejszą technologię przetwarzania.Jest szeroko stosowany w dziedzinie wentylatorów wysokociśnieniowych.

Wirnik ma za zadanie przekształcić energię mechaniczną głównego urządzenia napędowego w energię ciśnienia statycznego i energię ciśnienia dynamicznego płynu roboczego.

Kluczowe cechy

• Produkt jako rysunek.
• Dostosowane
• Średnica: 400-3500 mm.
• Materiał: stal kartonowa Q345, stal nierdzewna, Aluminium.Żeliwo, brąz, stal nierdzewna, brąz manganowy, Monel, INCONEL i materiały niemetaliczne. Skład materiału niemetalicznego: tworzywo PPS, żywica fenolowa i tak dalej
• Specjalne traktowanie:Obróbka odporna na zużycie, Obróbka napawania.
