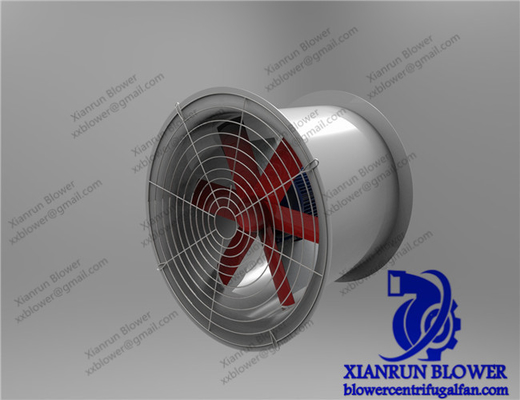

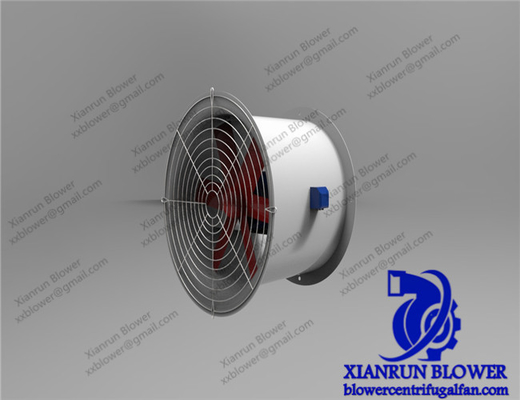

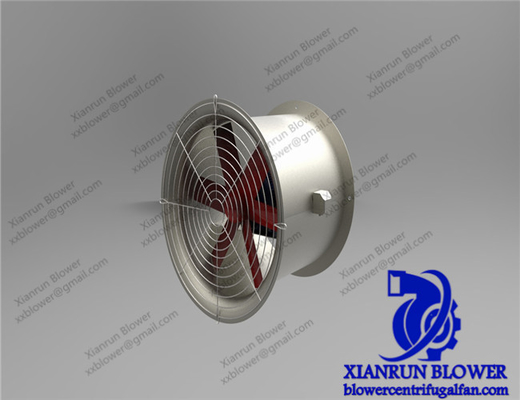

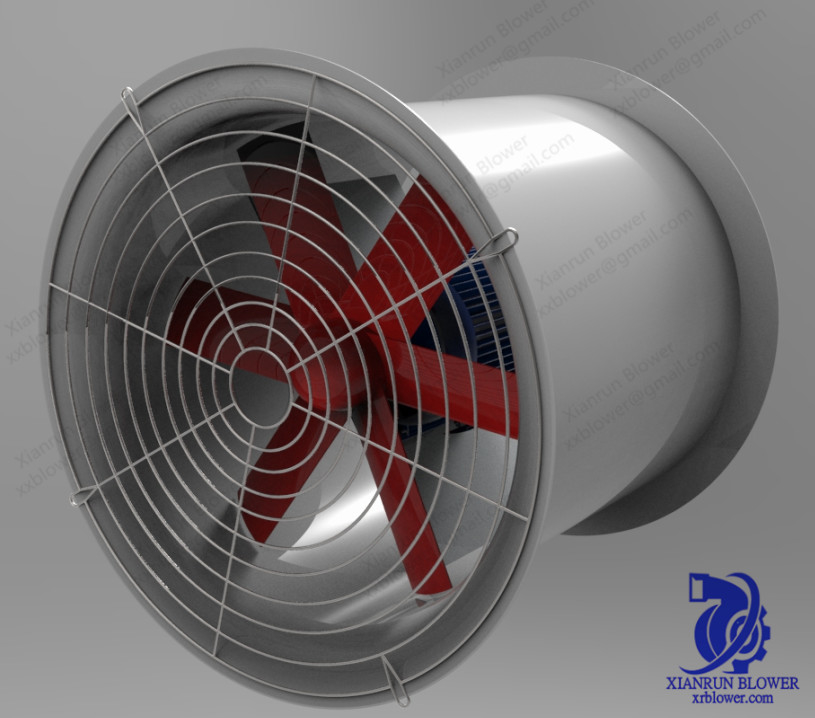

Systemy chłodzenia Osiowe wentylatory wyciągowe Przemysłowy, rozwidlony wentylator osiowy o niskim poziomie hałasu

Osiowy wentylator wyciągowy niski poziom hałasu wysokowydajne przemysłowe wentylatory osiowe z rozwidlonym wentylatorem osiowym

Wirnik osiowego wentylatora wyciągowego jest jednym z głównych elementów wentylatora osiowego.Gaz może pozyskiwać energię poprzez obrót wirnika, a następnie opuszczać wirnik na osiowy ruch linii spiralnej.
Theprzemysłowe wentylatory osioweWirnik składa się z ruchomego ostrza, piasty, ogonka, łożyska i młotka wyważającego.
Wiele łopatek tego samego profilu jest ułożonych w grupę łopatek w równej odległości od siebie, co nazywa się kaskadą.Wentylator o przepływie osiowym jest wyposażony w łopatki na piaście tworzące kaskadę pierścieniową.Wysokość przepływu przez część łopatki wentylatora o przepływie osiowym jest większa niż wentylatora, co może zapewnić, że objętość dymu wentylatora indukowanego ciągu będzie większa niż objętość nawiewanego powietrza.
Łopatka wirnika wentylatora osiowego jest skręcona.Całe ostrze jest skręcone pod pewnym kątem wzdłuż kierunku promieniowego, a szerokość i grubość ostrza są stopniowo zmniejszane wzdłuż kierunku rozpiętości skrzydeł ostrza.Stwierdziliśmy wcześniej, że aby głowice energetyczne wytwarzane przez wszystkie sekcje łopatek wentylatora o różnych promieniach były takie same, to znaczy, że pętle prędkości na wszystkich sekcjach są równe.Dlatego promień łopatki w pobliżu piasty jest mały, odległość siatki jest również mała, a prędkość obwodowa również maleje.Aby pętla prędkości była równa wierzchołkowi łopaty, konieczne jest zwiększenie kąta montażu stopki łopatki i długości cięciwy łopatki, dzięki czemu łopata jest ukształtowana w przestrzennie skręcony kształt.Oczywiście szerokość i grubość ostrza wzdłuż kierunku rozpiętości skrzydeł jest zmniejszona, co może również zmniejszyć siłę odśrodkową generowaną przez ostrze, nie sprawić, że ogonek i siła łożyska oporowego będą zbyt duże i zapewnią wytrzymałość ostrza.
Łopatki wentylatora osiowego wykonane o skręconym kształcie, jego sprawność jest również wyższa, mniejsze straty.Ponieważ wirnik obraca się, prędkość wierzchołka jest większa niż obwód piasty i prędkość obwodowa naporu wiatru duża, mała prędkość obwodowa naporu wiatru, tak że w łopacie jezdnej wzdłuż łopatki promieniowy przepływ energii nie jest równy, tak wytworzone od czubka do przepływu części nasady łopatki, tworząc osiową utratę energii wiru.I spraw, aby ostrze miało skręcony kształt, kąt instalacji ostrza ostrza jest większy, a następnie ciśnienie wiatru można zwiększyć;Przeciwnie, lemiesz na końcu kąta montażu lemiesza jest mniejszy, można zmniejszyć napór wiatru.Kąt mocowania ostrza przy nasadzie ostrza jest większy, ale prędkość obwodowa jest mniejsza.Kąt montażu łopaty na czubku łopatki jest mniejszy, ale prędkość obwodowa jest większa.Te dwa czynniki ograniczają się nawzajem, dzięki czemu ciśnienie wiatru generowane na czubku i nasadzie łopaty jest prawie równe i unika się wirów osiowych.
Powierzchnia ruchomej łopatki wentylatora osiowego musi być gładka, co może zmniejszyć straty tarcia przepływu powietrza i straty separacji spowodowane przez spływanie z powierzchni płata.Korzeń łopaty jest przykręcony do ogonka, a łopata i ogonek są umieszczone w okrągłym otworze w piaście, a następnie wyposażone w przeciwwagi, łożyska nośne, łożyska prowadzące, pierścienie zabezpieczające, płyty zabezpieczające i pręty regulacyjne.Łożyska nośne łopatek manewrowych o przepływie osiowym poddawane są działaniu siły odśrodkowej wytwarzanej przez poruszające się łopatki i ogonki.Łożysko prowadzące na ruchomym ostrzu, ponieważ ruchome ostrze i ogonek są dłuższe, łożysko prowadzące ma zapewnić, że ich środek nie jest przekrzywiony, a łożysko prowadzące może również przenosić pewną siłę odśrodkową.Aby ruchome ostrze mogło się elastycznie obracać podczas regulacji, poprowadź łożysko i podporę.Łożyska wykonane są z łożysk kulkowych o niskim tarciu.
Łodyga liściowa każdego ruchomego ostrza jest wyposażona w blok obciążnika równoważącego, a linia środkowa bloku obciążnika równoważącego jest prawie prostopadła do płaszczyzny profilu ruchomego ostrza.Jego funkcja może zrównoważyć duży moment zamykania generowany przez ruchome ostrze, dzięki czemu ruchome ostrze może również szybko się poruszać podczas obracania.
Aby zapewnić uszczelnienie i smarowanie, smar jest wtryskiwany do łożyska prowadzącego i łożyska nośnego, a smar jest również wypełniany w szczelinie między ogonkiem a piastą.
Odstęp promieniowy między ruchomym ostrzem a skorupą musi być mniejszy niż 3 mm.Ta szczelina nie może być zbyt duża, w przeciwnym razie spowoduje duże straty wycieku powietrza i zmniejszy wydajność wentylatora.
W celu zapewnienia dynamicznego wyważenia całego wirnika, przy wymianie łopatki można ustawić ten sam ciężar łopatki w pozycji symetrycznej i sprawdzić wyważenie.
Obudowa ruchomego ostrza to stalowa spawana obudowa, aw obudowie znajduje się otwór inspekcyjny, w którym można sprawdzać, usuwać i instalować ruchome ostrze.Górna część obudowy wentylatora jest zdejmowana w celu szybkiego załadunku i rozładunku wirnika.
