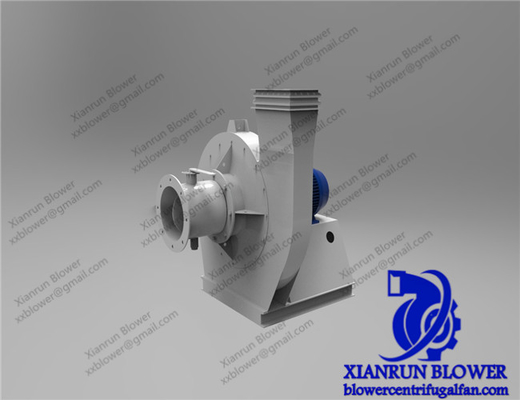

Wysokiej prędkości 9-19 9-26 serii Wysokiego ciśnienia Centrifugal Blower dla wentylacji przemysłowej i transportu lotniczego

Wysokiej prędkości i 9-19 9-26 serii wysokiego ciśnienia dmuchawy odśrodkowe do wentylacji przemysłowej i transportu lotniczego

1Charakterystyka i zastosowanie:

9-19, 9-26 serii wentylator o wysokim ciśnieniu odśrodkowym, powszechnie stosowany do kucia pieców i wentylacji przymusowej o wysokim ciśnieniu, szeroko stosowany do transportu powietrza i innych urządzeń niespontanicznego spalania,Nieszkodliwe dla ludzkiego ciałaKaroseria nie zawiera lepkich substancji, zawartość pyłu i twardych cząstek nie przekracza 150 mg/m3, a temperatura gazu nie przekracza 80°C.

2- Typu.

Serie 9-19 i 9-26 wentylatory odśrodkowe wysokiego ciśnienia to wentylatory o pojedynczym wsuchu, z 13 numerami maszyn: NIE.4, 4.5Pięć, pięć.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.514, 16.

9-19, 9-26 serii wysokiego ciśnienia wentylator odśrodkowy może być wykonany z prawej rotacji i lewej rotacji dwóch typów, z boku silnika, obrót obrotowy obrotowy jest nazywany prawym wentylatorem,oznaczone "prawo"; obrót obrotowy obrotu obrotowego w kierunku przeciwnym do ruchu wskazówek zegara w celu wywołania lewego cyklonu, oznaczonego "lewy".

Pozycja wyjścia wentylatora, oznaczona kątem wyjścia wentylatora. "Lewy" i "prawy" mogą być podzielone na 6 kątów 0°, 45°, 90°, 135°, 180° i 225°.(Proszę podać kierunek obrotu i kąt wyjścia przy zamawianiu, specjalny kąt musi być dostosowany).

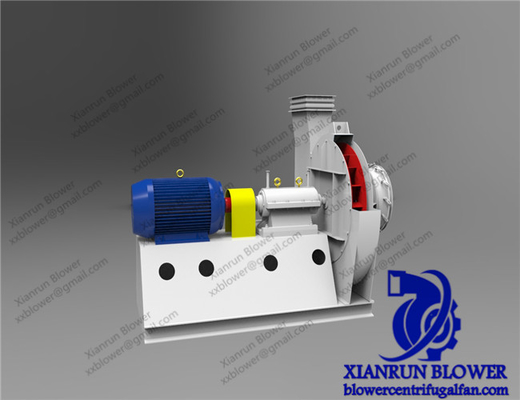

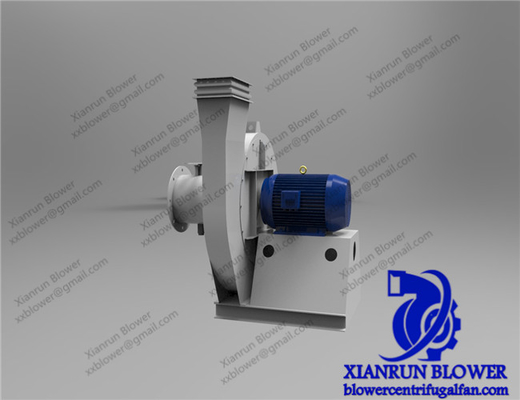

Tryb napędowy wentylatora to A (4#-6.3#) i D (7.1#-16#).

3- Struktura.

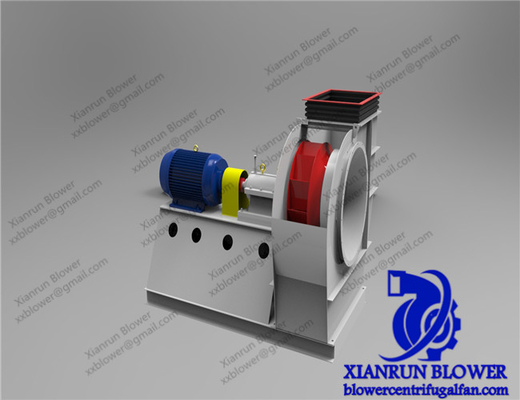

Poniższy 6.3# składa się głównie z obrotowca, obudowy, wlewu powietrza i innych części rozkładu silnika bezpośredniego, 7.1# powyżej zawiera powyższe części oprócz części przesyłowej.

• Impeller: przyjmuje się ostrza typu giętego do przodu, a maksymalna prędkość obwodowa zewnętrznej krawędzi dyfuzora obrotowego nie przekracza 140 m/s.Po odlewie obrotowym poprzez korekcję dynamicznej i statycznej równowagi, doskonała wydajność powietrza, wysoka wydajność, stabilna i niezawodna eksploatacja.
• Obudowa: wykonana ze spawania płyt stali węglowej.
• Wjazd powietrza: wjazd powietrza składa się z zbierającej struktury ogólnej, która jest mocowana na przedniej płytce pokrycia śrubami.
• Grupa przesyłowa: część przesyłowa składa się z wrotka, łożyska, sprzęgła itp. Wrót jest wykonany z stali wysokiej jakości;Cała struktura łożyska łożyska wykorzystuje łożyska kulkowe i jest smarowana olejem mechanicznym.

4- Rozpoczęcie zamówienia.

W przypadku zamówienia należy podać numer maszyny, prędkość, objętość powietrza, ciśnienie powietrza, kąt wyjścia, kierunek obrotu oraz specyfikacje modelu silnika wentylatora.

Kce Charakterystyka

• Średnica napędowa: 80~3500 mm
• Prędkość wału głównego: 760 ~ 2900 obrotów na minutę
• Zakres ciśnienia: 9000-25425 Pa
• Zakres przepływu: 3297~43305 m3/h
• Temperatura powietrza: 20~1000 stopni Celsjusza

• Materiał: żelazo, stal węglowa, stal nierdzewna.

• Wydajność: 70%-90%
